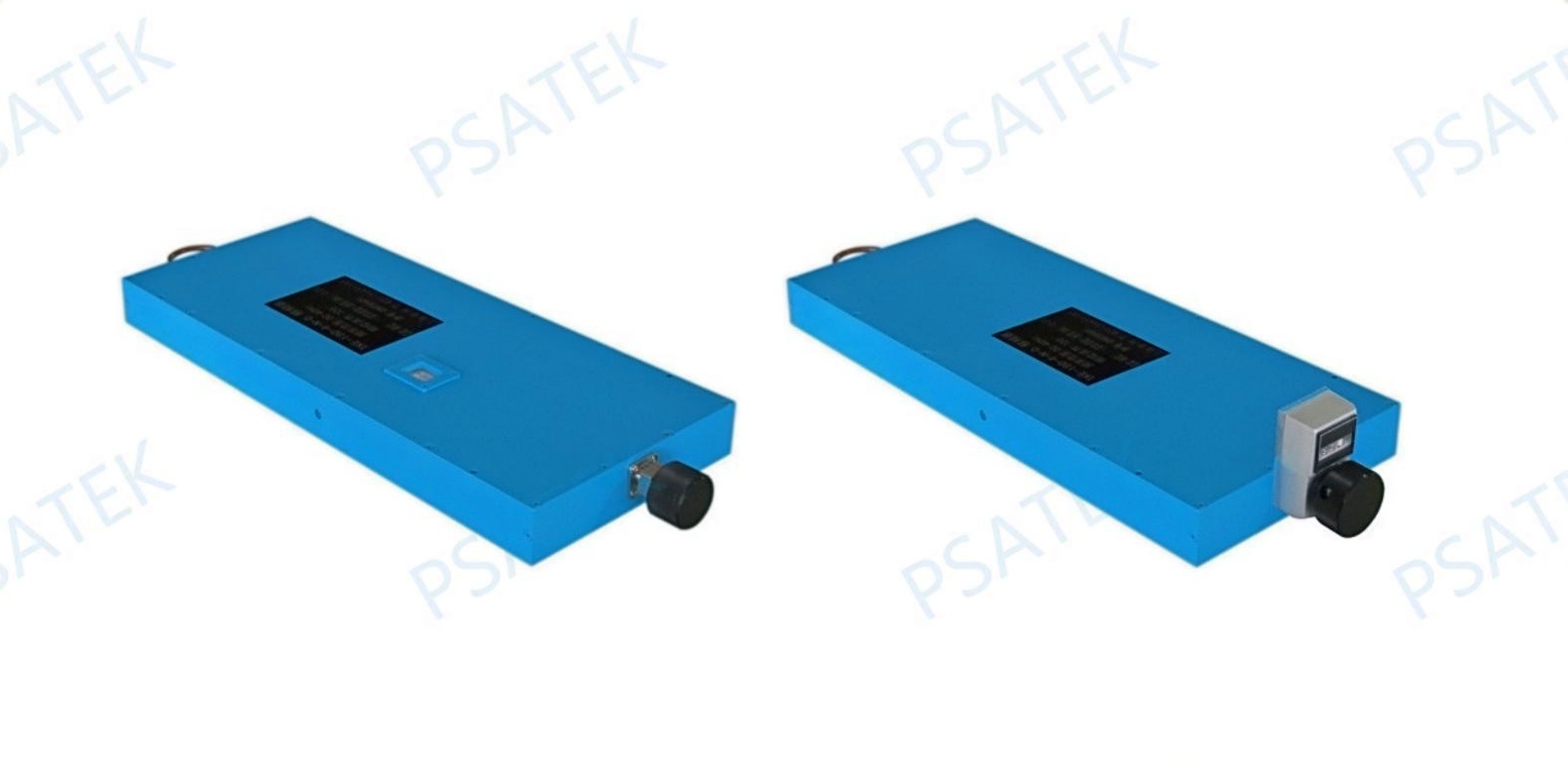

Manueller Phasenschieber

⊿ Breitbandige Frequenzabdeckung: Betrieb von DC bis 18 GHz. ⊿ Ideal für Verzögerungsleitungsanwendungen von Signalen und zur Phasenjustierung von Messsystemen in optischen und HF-Netzwerken. ⊿ Ausgelegt auf lange mechanische Lebensdauer. Bitte kontaktieren Sie das Vertriebsteam (sales@psatek.com) für Preise, das aktuelle Datenblatt oder weitere Informationen.


    Model Number
    Freq. Range
    (GHz)

    Min.

    Phase

    Adjustment

    (°/GHz)

    Max.

    Phase

    Adjustment

    (°)
    VSWR
    (Max.)
    Insertion Loss
    (dB, Max.)
    Input Power
    CW
    (W)
    Input Power
    Peak
    (kW)
    		Connector
    Readout
    A-Anolog
    D-Digtal
    PAPS900-1-S-A
    PAPS900-1-N-A
    		DC-1 900 900 1.5 2.5 100 5
    SMA(f.f)
    N(f.f)
    		A
    PAPS360-1-S-Y
    PAPS360-1-N-Y
    		DC-1 360 360 1.4 1.5 100 5
    SMA(f.f)
    N(f.f)
    		A/D
    PAPS360-2-S-Y
    PAPS360-2-N-Y
    		DC-2 360 720 1.5 2.0 100 5
    SMA(f.f)
    N(f.f)
    		A/D
    PAPS180-1-S-Y
    PAPS180-1-N-Y
    		DC-1 180 180 1.4 1.0 100 5
    SMA(f.f)
    N(f.f)
    		A/D
    PAPS180-2-S-Y
    PAPS180-2-N-Y
    		DC-2 180 360 1.5 1.5 100 5
    SMA(f.f)
    N(f.f)
    		A/D
    PAPS180-3-S-Y
    PAPS180-3-N-Y
    		DC-3 180 540 1.5 1.75 100 5
    SMA(f.f)
    N(f.f)
    		A/D
    PAPS180-4-S-Y
    PAPS180-4-N-Y
    		DC-4 180 720 1.5 2.0 100 5
    SMA(f.f)
    N(f.f)
    		A/D
    PAPS90-1-S-Y
    PAPS90-1-N-Y
    		DC-1 90 90 1.2 0.5 100 5
    SMA(f.f)
    N(f.f)
    		A/D
    PAPS90-2-S-Y
    PAPS90-2-N-Y
    		DC-2 90 180 1.3 0.8 100 5
    SMA(f.f)
    N(f.f)
    		A/D
    PAPS90-3-S-Y
    PAPS90-3-N-Y
    		DC-3 90 270 1.4 1.2 100 5
    SMA(f.f)
    N(f.f)
    		A/D
    PAPS90-4-S-Y
    PAPS90-4-N-Y
    		DC-4 90 360 1.4 1.2 100 5
    SMA(f.f)
    N(f.f)
    		A/D
    PAPS90-6-S-Y
    PAPS90-6-N-Y
    		DC-6 90 540 1.5 1.4 100 5
    SMA(f.f)
    N(f.f)
    		A/D
    PAPS90-8-S-Y
    PAPS90-8-N-Y
    		DC-8 90 720 1.5 1.5 100 5
    SMA(f.f)
    N(f.f)
    		A/D
    PAPS60-1-S-Y
    PAPS60-1-N-Y
    		DC-1 60 60 1.2 0.3 100 5
    SMA(f.f)
    N(f.f)
    		A/D
    PAPS60-2-S-Y
    PAPS60-2-N-Y
    		DC-2 60 120 1.3 0.5 100 5
    SMA(f.f)
    N(f.f)
    		A/D
    PAPS60-3-S-Y
    PAPS60-3-N-Y
    		DC-3 60 180 1.4 0.8 100 5
    SMA(f.f)
    N(f.f)
    		A/D
    PAPS60-4-S-Y
    PAPS60-4-N-Y
    		DC-4 60 240 1.4 1.0 100 5
    SMA(f.f)
    N(f.f)
    		A/D
    PAPS60-6-S-Y
    PAPS60-6-N-Y
    		DC-6 60 360 1.5 1.0 100 5
    SMA(f.f)
    N(f.f)
    		A/D
    PAPS60-8-S-Y
    PAPS60-8-N-Y
    		DC-8 60 480 1.5 1.25 100 5
    SMA(f.f)
    N(f.f)
    		A/D
    PAPS45-1-S-A DC-1 45 45 1.2 0.3 50 5 SMA(f.f) A
    PAPS45-2-S-A DC-2 45 90 1.3 0.5 50 5 SMA(f.f) A
    PAPS45-4-S-A DC-4 45 180 1.4 0.75 50 5 SMA(f.f) A
    PAPS45-6-S-A DC-6 45 270 1.5 1.0 50 5 SMA(f.f) A
    PAPS45-8-S-A DC-8 45 360 1.5 1.25 50 5 SMA(f.f) A
    PAPS20-2-S DC-2 20 40 1.25 0.35 50 5 SMA(m.f) -
    PAPS20-3-S DC-3 20 60 1.30 0.5 50 5 SMA(m.f) -
    PAPS20-6-S DC-6 20 120 1.4 0.75 50 5 SMA(m.f) -
    PAPS20-9-S DC-9 20 180 1.5 1.0 50 5 SMA(m.f) -
    PAPS20-12-S DC-12 20 240 1.6 1.25 50 5 SMA(m.f) -
    PAPS20-18-S DC-18 20 360 1.6 1.5 50 5 SMA(m.f) -
    PAPS15-6-S
    PAPS15-6-N
    		DC-6 15 90 1.5 1.3 10 0.5
    SMA(f.f)
    N(f.f)
    		-
    PAPS10-18-S DC-18 10 180 1.5 0.75 50 5 SMA(f.f) -
    ❆Y: A-Anolog; D-Digital
    ❆Nominal Impedance: 50Ω
    ❆Operating: -10°C~+50°C; Non-operating: -40°C~+70°C
    ❆Dimensions Tolerance ±2%
