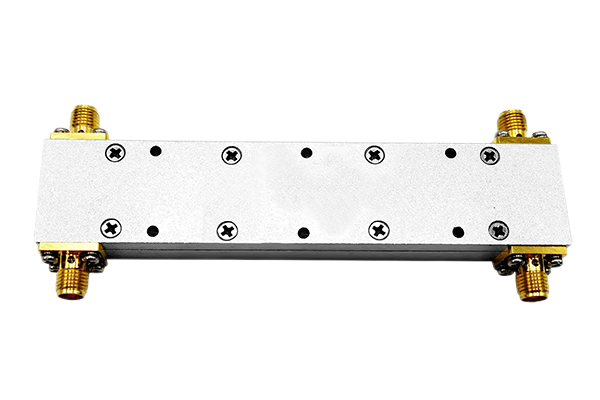

90°-Hybridkoppler

Hybridkoppler sind der Sonderfall eines Richtkopplers mit vier Toren, der für eine 3-dB-Leistungsteilung (gleichmäßig) ausgelegt ist. Das Portfolio an 90-Grad-Hybridkopplern von Psatek deckt Frequenzbänder von 240 MHz bis 40 GHz ab und ist mit koaxialen SMA- oder 2,92-mm-Anschlüssen erhältlich. Bitte kontaktieren Sie das Vertriebsteam (sales@psatek.com) für Preise oder weitere Informationen.

    Model Number
    Frequency Range
    (GHz)
    Isolation
    (dB, Min.)
    VSWR
    (Max.)

    Insertion

    Loss

    (dB, Max.)
    Phase Balance
    (Max.)

    Amplitude

    Balance

    (dB, Max.)

    Power

    Handling

    (W, Max.)
    Dimensions
    (mm)
    PHC90-00240038 0.24~0.38 18 1.25 0.5 ±5° ±0.5 100 182*25.4*20
    PHC90-00400450 0.4~4.5 20 1.3 1.5 ±6° ±0.7 - 237*30*10
    PHC90-00500300 0.5~3 20 1.3 0.9 ±3° ±0.6 - 26*186.2*10
    PHC90-00500600 0.5~6 18 1.3 1.3 ±5° ±0.7 20 143*25.4*11
    PHC90-00500900 0.5~9 19 1.4 1.5 ±5° ±0.7 - 216*35.6*12.7
    PHC90-00700600 0.7~6 20 1.3 1.1 ±5° ±0.6 - 150*26*10
    PHC90-01000130 1~1.3 20 1.2 0.5 ±5° ±0.5 50 55*17*11
    PHC90-01000600 1~6 18 1.3 0.9 ±4° ±0.4 - 109*26*10
    PHC90-01001240 1~12.4 17 1.4 1.4 ±6° ±0.8 - 117.6*31.8*12.7
    PHC90-01001800A 1~18 17 1.4 2 ±8° ±0.8 - 117.6*31.8*12.7
    PHC90-01001800B 1~18 16 1.8 2 ±10° ±1 20 95*29.4*11
    PHC90-01300200 1.3~2 20 1.2 0.5 ±5° ±0.5 50 55*17*11
    PHC90-02000800 2~8 20 1.25 0.8 ±5° ±0.5 - 26*63*10
    PHC90-02001240 2~12.4 18 1.3 1 ±5° ±0.6 - 72.4*33*12.7
    PHC90-02001700 2~17 17 1.5 1.6 ±8° ±0.7 - 33*72.4*12.7
    PHC90-02001800 2~18 18 1.5 1.2 - - 20 47*16.3*11
    PHC90-02002650 2~26.5 13 1.6 2 ±10° ±1.1 - 72.4*33*12.7
    PHC90-04001240 4~12.4 18 1.4 1 ±4° ±0.5 - 72.4*33*12.7
    PHC90-04001800 4~18 17 1.6 1.2 ±6° ±0.5 - 56*26*12.7
    PHC90-04002650 4~26.5 14 1.7 1.8 ±10° ±0.9 - 56*26*12.7
    PHC90-06001800 6~18 17 1.5 1.1 ±4° ±0.5 - 26*36*10
    PHC90-06002650 6~26.5 15 1.6 1.8 ±8° ±0.7 - 43.7*21.9*12.7
    PHC90-06004000 6~40 14 1.8 2 ±10° ±1.2 - 43.7*21.9*12.7
    PHC90-10002650 10~26.5 16 1.6 1.5 ±6° ±0.7 - 43.7*21.9*12.7
    PHC90-10004000 10~40 12 1.8 2 ±10° ±0.9 - 43.7*21.9*12.7
    PHC90-18004000 18~40 14 1.7 2 ±9° ±0.6 - 43.7*21.9*12.7
