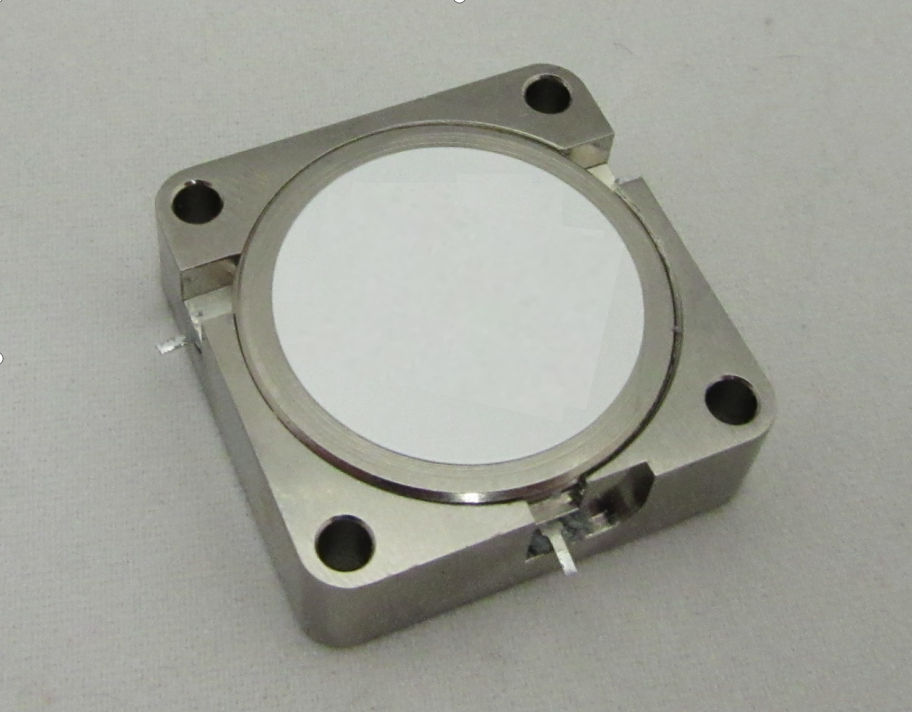

Drop-in-Zirkulator

    Model Number
    Min Frequency
    (GHz)
    Max Frequency
    (GHz)
    Forward Power
    (W)
    Min Isolation
    (dB)
    Max Insertion Loss
    (dB)
    VSWR
    (max)
    Temperature
    (℃)
    Dimensions
    (mm)
    PDC15701600 15.7 16 30 20 0.4 1.2 -30~+75 8.9*15*7.8
    PDC15001540 15 15.4 30 23 0.35 1.2 -30~+75 8.9*15*7.8
    PDC13701450 13.7 14.5 30 20 0.4 1.2 -30~+75 8.9*15*7.8
    PDC12001800 12 18 30 17 0.6 1.35 -30~+75 8.9*15*7.8
    PDC11001400 11 14 30 18 0.6 1.35 -30~+75 8.9*15*7.8
    PDC10501250 10.5 12.5 30 20 0.4 1.2 -30~+75 8.9*15*7.8
    PDC09501050 9.5 10.5 30 20 0.4 1.25 -30~+75 8.9*15*7.8
    PDC09200950 9.2 9.5 30 23 0.3 1.2 -30~+75 8.9*15*7.8
    PDC09001000 9 10 20 20 0.4 1.25 -30~+75 8.9*15*7.8
    PDC08900960 8.9 9.6 30 20 0.4 1.25 -30~+75 8.9*15*7.8
    PDC08300850 8.3 8.5 30 23 0.3 1.2 -30~+75 8.9*15*7.8
    PDC08001200 8 12 30 17 0.6 1.35 -30~+75 8.9*15*7.8
    PDC08001000 8 10 30 18 0.5 1.3 -30~+75 8.9*15*7.8
    PDC07700810 7.7 8.1 30 20 0.4 1.25 -30~+75 8.9*15*7.8
    PDC07000900 7 9 30 18 0.5 1.3 -30~+75 8.9*15*7.8
    PDC06500700 6.5 7 50 20 0.4 1.25 -30~+75 16*23*9.7
    PDC05800650 5.8 6.5 50 20 0.4 1.25 -30~+75 16*23*9.7
    PDC05700600 5.7 6 50 20 0.4 1.25 -30~+75 12*20*9.5
    PDC05700590A 5.7 5.9 50 20 0.4 1.25 -30~+75 12*20*9.5
    PDC05700590B 5.7 5.9 100 20 0.4 1.2 -30~+75 16*23*9.7
    PDC05700590C 5.7 5.9 60 20 0.4 1.2 -30~+75 12.7*12.7*7.2
    PDC05600600A 5.6 6 50 20 0.4 1.25 -30~+75 12*20*9.5
    PDC05600600B 5.6 6 100 20 0.4 1.25 -30~+75 25.4*28*14
    PDC05600600C 5.6 6 60 20 0.4 1.25 -30~+75 12.7*12.7*7.2
    PDC05400590 5.4 5.9 50 20 0.4 1.2 -30~+75 16*23*9.7
    PDC05200590 5.2 5.9 60 18 0.4 1.3 -30~+75 12.7*12.7*7.2
    PDC05200550 5.2 5.5 100 20 0.4 1.25 -30~+75 16*23*9.7
    PDC05100590A 5.1 5.9 50 18 0.5 1.3 -30~+75 16*23*9.7
    PDC05100590B 5.1 5.9 200 20 0.4 1.25 -30~+75 25.4*28*14
    PDC05100590C 5.1 5.9 60 18 0.5 1.3 -30~+75 12.7*12.7*7.2
    PDC05100520 5.1 5.2 100 23 0.3 1.2 -30~+75 25.4*28*14
    PDC05000600 5 6 100 20 0.4 1.25 -30~+75 25.4*28*14
    PDC04900590 4.9 5.9 30 18 0.5 1.3 -30~+75 25.4*28*14
    PDC04350500 4.35 5 60 23 0.4 1.2 -30~+75 18*22*10.4
    PDC04100470 4.1 4.7 100 20 0.3 1.25 -30~+75 25.4*28*14
    PDC04000500 4 5 60 18 0.4 1.35 -30~+75 18*22*10.4
    PDC03200380 3.2 3.8 100 20 0.4 1.25 -30~+75 20*20*8.6
    PDC03100340A 3.1 3.4 100 20 0.4 1.25 -30~+75 19*19*8.6
    PDC03100340B 3.1 3.4 100 20 0.4 1.25 -30~+75 20*20*8.6
    PDC02900310A 2.9 3.1 100 20 0.4 1.25 -30~+75 19*19*8.6
    PDC02900310B 2.9 3.1 100 20 0.4 1.25 -30~+75 20*20*8.6
    PDC02700310 2.7 3.1 300 20 0.3 1.25 -30~+75 25.4*25.4*10
    PDC02600600 2.6 6 60 16 0.8 1.4 -30~+75 25.4*28*14
    PDC02600330 2.6 3.3 100 20 0.4 1.25 -30~+75 20*20*8.6
    PDC02600270A 2.6 2.7 100 23 0.3 1.2 -30~+75 19*19*8.6
    PDC02600270B 2.6 2.7 100 23 0.3 1.2 -30~+75 25.4*25.4*10
    PDC02550266 2.55 2.66 100 23 0.3 1.2 -30~+75 25.4*25.4*10
    PDC02500270A 2.5 2.7 100 23 0.3 1.2 -30~+75 19*19*8.6
    PDC02500270B 2.5 2.7 100 23 0.3 1.2 -30~+75 12.7*12.7*7.2
    PDC02500270C 2.5 2.7 100 20 0.4 1.25 -30~+75 20*20*8.6
    PDC02500270D 2.5 2.7 100 23 0.3 1.2 -30~+75 25.4*25.4*10
    PDC02500270E 2.5 2.7 300 23 0.3 1.2 -30~+75 25.4*25.4*10
    PDC02500260 2.5 2.6 100 23 0.3 1.2 -30~+75 25.4*25.4*10
    PDC02400260 2.4 2.6 100 23 0.3 1.2 -30~+75 25.4*25.4*10
    PDC02400250A 2.4 2.5 100 23 0.3 1.2 -30~+75 12.7*12.7*7.2
    PDC02400250B 2.4 2.5 100 23 0.3 1.2 -30~+75 12.7*12.7*7.2
    PDC02400250C 2.4 2.5 100 20 0.4 1.25 -30~+75 19*19*8.6
    PDC02400250D 2.4 2.5 100 23 0.3 1.2 -30~+75 20*20*8.6
    PDC02400250E 2.4 2.5 100 23 0.3 1.2 -30~+75 25.4*25.4*10
    PDC02400250F 2.4 2.5 150 23 0.3 1.2 -30~+75 25.4*25.4*10
    PDC02400250G 2.4 2.5 300 23 0.3 1.2 -30~+75 25.4*25.4*10
    PDC02300270A 2.3 2.7 100 20 0.4 1.25 -30~+75 12.7*12.7*7.2
    PDC02300270B 2.3 2.7 100 20 0.4 1.25 -30~+75 19*19*8.6
    PDC02300270C 2.3 2.7 100 20 0.4 1.25 -30~+75 20*20*8.6
    PDC02300270D 2.3 2.7 100 20 0.4 1.2 -30~+75 25.4*25.4*10
    PDC02300270E 2.3 2.7 200 20 0.4 1.2 -30~+75 25.4*25.4*10
    PDC02300260 2.3 2.6 100 20 0.4 1.2 -30~+75 25.4*25.4*10
    PDC02300250A 2.3 2.5 100 20 0.4 1.25 -30~+75 12.7*12.7*7.2
    PDC02300250B 2.3 2.5 100 23 0.3 1.2 -30~+75 25.4*25.4*10
    PDC02300240 2.3 2.4 100 23 0.3 1.2 -30~+75 12.7*12.7*7.2
    PDC02200270 2.2 2.7 100 18 0.5 1.3 -30~+75 25.4*25.4*10
    PDC02200250A 2.2 2.5 100 20 0.4 1.25 -30~+75 19*19*8.6
    PDC02200250B 2.2 2.5 100 20 0.4 1.25 -30~+75 20*20*8.6
    PDC02200250C 2.2 2.5 300 20 0.4 1.25 -30~+75 25.4*25.4*10
    PDC02200240A 2.2 2.4 100 20 0.4 1.25 -30~+75 12.7*12.7*7.2
    PDC02200240B 2.2 2.4 100 23 0.3 1.2 -30~+75 19*19*8.6
    PDC02200240C 2.2 2.4 100 23 0.3 1.2 -30~+75 20*20*8.6
    PDC02200240D 2.2 2.4 100 23 0.3 1.2 -30~+75 25.4*25.4*10
    PDC02200230A 2.2 2.3 100 23 0.25 1.2 -30~+75 12.7*12.7*7.2
    PDC02200230B 2.2 2.3 100 23 0.3 1.2 -30~+75 19*19*8.6
    PDC02200230C 2.2 2.3 100 23 0.3 1.2 -30~+75 20*20*8.6
    PDC02100280 2.1 2.8 100 18 0.5 1.35 -30~+75 19*19*8.6
    PDC02100250 2.1 2.5 100 20 0.4 1.25 -30~+75 20*20*8.6
    PDC02100240 2.1 2.4 100 20 0.4 1.25 -30~+75 19*19*8.6
    PDC02050225 2.05 2.25 100 20 0.4 1.2 -30~+75 25.4*25.4*10
    PDC02000400 2 4 100 16 0.6 1.35 0~+60 32*34*21
    PDC02000250 2 2.5 60 18 0.5 1.3 -30~+75 19*19*8.6
    PDC02000240 2 2.4 60 20 0.4 1.25 -30~+75 12.7*12.7*7.2
    PDC02000240A 2 2.4 100 20 0.4 1.25 -30~+75 25.4*25.4*10
    PDC02000220A 2 2.2 100 23 0.3 1.2 -30~+75 20*20*8.6
    PDC02000220B 2 2.2 100 23 0.3 1.2 -40~+75 25.4*25.4*10
    PDC02000220C 2 2.2 300 23 0.3 1.2 -30~+75 25.4*25.4*10
    PDC02000210 2 2.1 60 23 0.3 1.2 -30~+75 12.7*12.7*7.2
    PDC01900220A 1.9 2.2 50 18 0.6 1.3 -30~+75 12.7*12.7*7.2
    PDC01900220B 1.9 2.2 100 20 0.6 1.3 -30~+75 12.7*12.7*7.2
    PDC01900220C 1.9 2.2 100 20 0.4 1.2 -30~+75 25.4*25.4*10
    PDC01900220D 1.9 2.2 100 20 0.4 1.25 -30~+75 20*20*8.6
    PDC01900220F 1.9 2.2 300 20 0.4 1.2 -30~+75 25.4*25.4*10
    PDC01880198 1.88 1.98 100 23 0.3 1.2 -30~+75 25.4*25.4*10
    PDC01880192 1.88 1.92 100 23 0.4 1.2 -30~+75 12.7*12.7*7.2
    PDC01880192A 1.88 1.92 100 23 0.3 1.2 -30~+75 12.7*12.7*7.2
    PDC01880192B 1.88 1.92 100 23 0.3 1.2 -30~+75 19*19*8.6
    PDC01880192C 1.88 1.92 100 20 0.4 1.25 -30~+75 20*20*8.6
    PDC01880192D 1.88 1.92 100 23 0.3 1.2 -30~+75 25.4*25.4*10
    PDC01850190 1.85 1.9 100 23 0.3 1.2 -30~+75 20*20*8.6
    PDC01800270 1.8 2.7 100 15 0.8 1.5 -30~+75 25.4*25.4*10
    PDC01800220A 1.8 2.2 60 17 0.8 1.35 -30~+75 12.7*12.7*7.2
    PDC01800220B 1.8 2.2 100 20 0.45 1.25 -30~+75 25.4*25.4*10
    PDC01800210 1.8 2.1 100 20 0.4 1.25 -30~+75 25.4*25.4*10
    PDC01800200A 1.8 2 100 23 0.3 1.2 -30~+75 19*19*8.6
    PDC01800200B 1.8 2 100 20 0.4 1.25 -30~+75 20*20*8.6
    PDC01800200C 1.8 2 100 20 0.4 1.2 -30~+75 25.4*25.4*10
    PDC01800190 1.8 1.9 100 23 0.3 1.2 -30~+75 25.4*25.4*10
    PDC01700220A 1.7 2.2 100 20 0.4 1.25 -30~+75 20*20*8.6
    PDC01700220B 1.7 2.2 100 20 0.4 1.25 -30~+75 25.4*25.4*10
    PDC01700200 1.7 2 100 20 0.4 1.25 -30~+75 20*20*8.6
    PDC01700190 1.7 1.9 100 20 0.4 1.25 -30~+75 25.4*25.4*10
    PDC01700180 1.7 1.8 100 23 0.3 1.2 -30~+75 25.4*25.4*10
    PDC01500170A 1.5 1.7 100 20 0.4 1.25 -30~+75 19*19*8.6
    PDC01500170B 1.5 1.7 100 23 0.3 1.2 -30~+75 25.4*25.4*10
    PDC01500165A 1.5 1.65 100 20 0.4 1.25 -30~+75 20*20*8.6
    PDC01500165B 1.5 1.65 300 20 0.4 1.25 -30~+75 25.4*25.4*10
    PDC01500160A 1.5 1.6 100 20 0.4 1.25 -30~+75 20*20*8.6
    PDC01500160B 1.5 1.6 100 20 0.4 1.25 -30~+75 25.4*25.4*10
    PDC01500155A 1.5 1.55 100 23 0.3 1.2 -30~+75 20*20*8.6
    PDC01500155B 1.5 1.55 150 23 0.3 1.2 -30~+75 25.4*25.4*10
    PDC01450155 1.45 1.55 300 23 0.3 1.2 -30~+75 25.4*25.4*10
    PDC01400170 1.4 1.7 100 20 0.4 1.25 -30~+75 25.4*25.4*10
    PDC01400160 1.4 1.6 100 23 0.3 1.2 -30~+75 25.4*25.4*10
    PDC01400150A 1.4 1.5 100 23 0.3 1.2 -30~+75 19*19*8.6
    PDC01400150B 1.4 1.5 100 20 0.4 1.25 -30~+75 20*20*8.6
    PDC01400150C 1.4 1.5 100 20 0.4 1.25 -30~+75 25.4*25.4*10
    PDC01350185 1.35 1.85 100 15 0.6 1.45 -30~+75 35*38*11
    PDC01350155A 1.35 1.55 100 20 0.4 1.25 -30~+75 20*20*8.6
    PDC01350155B 1.35 1.55 100 20 0.4 1.25 -30~+75 20*20*8.6
    PDC01350155C 1.35 1.55 100 20 0.4 1.25 -30~+75 25.4*25.4*10
    PDC01350145 1.35 1.45 250 20 0.3 1.2 -40~+85 25.4*25.4*10
    PDC01340180 1.34 1.795 300 17 0.5 1.35 -40~+85 25.4*25.4*10
    PDC01300180 1.3 1.8 100 17 0.5 1.35 -40~+85 25.4*25.4*10
    PDC01290131C 1.29 1.31 100 23 0.3 1.25 -30~+75 20*20*8.6
    PDC01290131B 1.29 1.31 750 23 0.3 1.2 -30~+75 35*38*11
    PDC01200165 1.2 1.65 100 18 0.6 1.3 -30~+75 25.4*25.4*10
    PDC01200140 1.2 1.4 100 20 0.3 1.2 -30~+75 25.4*25.4*10
    PDC01100130 1.1 1.3 100 20 0.4 1.25 -30~+75 20*20*8.6
    PDC01000200 1 2 100 17 0.6 1.4 0~+60 64*66*26
    PDC00950200 0.95 2 100 16 0.7 1.4 0~+60 64*66*26
    PDC00900190 0.9 1.9 100 16 0.75 1.4 0~+60 64*66*26
    PDC00860096A 0.86 0.96 100 20 0.4 1.25 -30~+75 20*20*8.6
    PDC00860096B 0.86 0.96 100 20 0.4 1.2 -30~+75 25.4*25.4*10
    PDC00850096 0.85 0.96 100 20 0.4 1.2 -30~+75 25.4*25.4*10
    PDC00850095 0.85 0.95 100 20 0.4 1.2 -30~+75 25.4*25.4*10
    PDC00800110 0.8 1.1 200 18 0.5 1.3 -30~+75 45*45*13
    PDC00800100A 0.8 1 100 18 0.5 1.3 -30~+75 20*20*8.6
    PDC00800100B 0.8 1 100 19 0.45 1.25 -30~+75 25.4*25.4*10
    PDC00800100C 0.8 1 200 20 0.4 1.2 -30~+75 45*45*13
    PDC00800100D 0.8 1 250 20 0.4 1.25 -30~+75 35*38*11
    PDC00800100E 0.8 1 300 20 0.4 1.25 -30~+75 35*38*11
    PDC00800096 0.8 0.96 100 20 0.4 1.25 -30~+75 25.4*25.4*10
    PDC00800090 0.8 0.9 100 20 0.4 1.2 -30~+75 35*38*11
    PDC00760096A 0.76 0.96 100 18 0.55 1.3 -30~+75 25.4*25.4*10
    PDC00760096B 0.76 0.96 100 20 0.4 1.2 -30~+75 35*38*11
    PDC00750085 0.75 0.85 100 20 0.4 1.25 -30~+75 25.4*25.4*10
    PDC00700100 0.7 1 200 18 0.5 1.3 -30~+75 45*45*13
    PDC00700090 0.7 0.9 200 20 0.4 1.25 -30~+75 45*45*13
    PDC00700078 0.7 0.78 100 20 0.4 1.25 -30~+75 20*20*8.6
    PDC00700075 0.7 0.75 100 20 0.4 1.25 -30~+75 25.4*25.4*10
    PDC00600150 0.6 1.5 600 23 0.3 1.2 -30~+75 35*38*11
    PDC00600080 0.6 0.8 100 20 0.4 1.2 -30~+75 35*38*11
    PDC00600070A 0.6 0.7 100 17 0.6 1.35 -30~+75 25.4*25.4*10
    PDC00600070B 0.6 0.7 100 20 0.4 1.2 -30~+75 35*38*11
    PDC00600065 0.6 0.65 100 19 0.45 1.25 -30~+75 25.4*25.4*10
    PDC00550060 0.555 0.605 100 20 0.4 1.2 -30~+75 35*38*11
    PDC00550070 0.55 0.7 100 20 0.4 1.25 -30~+75 35*38*11
    PDC00550065 0.55 0.65 100 20 0.4 1.2 -30~+75 35*38*11
    PDC00550060 0.55 0.6 100 18 0.5 1.3 -30~+75 25.4*25.4*10
    PDC00540064 0.54 0.64 100 23 0.3 1.2 -30~+75 35*38*11
    PDC00500065 0.5 0.65 200 18 0.5 1.3 -30~+75 45*45*13
    PDC00500060 0.5 0.6 100 23 0.3 1.2 -30~+75 35*38*11
    PDC00500055 0.5 0.55 100 18 0.5 1.3 -30~+75 25.4*25.4*10
    PDC00470057 0.47 0.57 100 20 0.4 1.2 -30~+75 35*38*11
    PDC00450055 0.45 0.55 100 20 0.4 1.2 -30~+75 35*38*11
    PDC00450048 0.45 0.48 100 23 0.3 1.2 -30~+75 35*38*11
    PDC00400050 0.4 0.5 200 20 0.4 1.25 -30~+75 45*45*13
    PDC00400045 0.4 0.45 100 20 0.4 1.2 -30~+75 35*38*11
    PDC00400042 0.4 0.42 100 20 0.5 1.25 -30~+75 25.4*25.4*10
    PDC00350040 0.35 0.4 100 19 0.5 1.25 -30~+75 35*38*11
    PDC00300035 0.3 0.35 100 18 0.7 1.35 -30~+75 35*38*11
    PDC00260033 0.26 0.33 200 20 0.4 1.2 -30~+75 50.8*50.8*14.8
    PDC00230024 0.23 0.24 200 20 0.4 1.2 -30~+75 50.8*50.8*14.8
    PDC00220040 0.225 0.4 100 18 0.8 1.3 0~+60 64*66*22
    PDC00220026 0.22 0.26 200 18 0.6 1.3 -30~+75 50.8*50.8*14.8
    PDC00200023 0.192 0.232 200 18 0.6 1.3 -30~+75 50.8*50.8*14.8
    PDC00180019 0.18 0.184 200 20 0.5 1.2 -30~+75 50.8*50.8*14.8
    PDC00170023A 0.17 0.23 50 20 0.6 1.25 -30~+75 60*60*25.5
    PDC00170023B 0.17 0.23 50 20 0.6 1.25 0~+60 64*66*22
    PDC00160017 0.16 0.166 200 18 0.6 1.25 -30~+75 50.8*50.8*14.8
    PDC00150020 0.15 0.2 50 20 0.6 1.25 0~+60 64*66*22
    PDC00150017 0.15 0.17 50 20 0.4 1.2 -10~+60 60*60*25.5
    PDC00130018 0.13 0.18 50 20 0.6 1.25 -10~+60 60*60*25.5
    PDC00100014 0.1 0.14 50 18 1.2 1.3 -10~+60 60*60*25.5
    PDC00090010 0.088 0.108 50 20 0.6 1.25 -10~+60 60*60*25.5
    PDC00080010 0.075 0.1 100 18 1.2 1.3 0~+60 64*66*22
    PDC00070008 0.07 0.075 50 18 1.8 1.3 -10~+60 60*60*25.5
    PDC00060008 0.055 0.075 100 18 1.5 1.3 0~+60 64*66*22
    PDC00050006 0.05 0.055 100 18 1.8 1.3 0~+60 64*66*22
