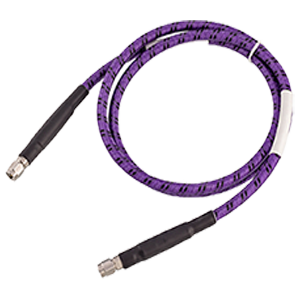

PTFE-Testkabelkonfektion mit Panzerung

Durch langjährige Erfahrung als Hersteller von HF-Messkabeln unterstützt Psatek vielfältige Kundenanforderungen – von der Kabelauswahl und Konstruktion über die Kleinserienfertigung bis zur Serienproduktion für Test- oder kommerzielle Anwendungen. Wenn Sie über die Liste hinausgehende Anforderungen an Kabelauswahl, Konfiguration, Design und elektrische Eigenschaften haben, wenden Sie sich bitte an unser Vertriebsteam (sales@psatek.com).

    Cable
    Code
    Operating
    Frequency
    (GHz)
    Nominal
    Imped
    (Ω)
    Outer Cable Diameter
    (in/mm)
    Outer Diameter
    (in/mm)
    Velocity of Propagation
    (%)
    Screening Effectiveness
    (dB, min)
    Bending
    Life
    Cycle
    Min Bending Radius/
    Single
    (mm)
    Min Bending Radius/
    Repeated
    (mm)
    Temp
    Range
    (℃)
    Recommended
    Connectors
    PC190 DC~67 50 0.094/2.40 0.185/4.70 81 90 0.1M 30 50 -55~+125 1.85mm, 2.4mm, 2.92mm, SMA, 3.5mm
    PC230 DC~50 50 0.141/3.60 0.228/6.10 81 90 0.1M 30 60 -55~+125 2.4mm, 2.92mm, 3.5mm, SMA, N
    PC280 DC~40 50 0.165/4.20 0.275/7.00 81 90 0.1M 40 70 -55~+125 2.92mm, N, SMA, 3.5mm
    PC300 DC~26.5 50 0.199/5.05 0.297/7.55 81 90 0.1M 50 80 -55~+125 N, SMA

    ☞ Consult factory if your connector is not shown ☜
